一,CQB-G係列高溫磁力驅動離心泵概述:
CQB-G係列高溫磁力驅動離心泵采用多重循環冷卻結構,保障了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構增長,更有利於泵的散熱.同時,也十分方便用戶的維修或更換零件,在泵的外轉子部分還設計了散熱風葉,確保磁鋼的穩定性.本係列泵適用於輸送高溫介質,溫度≤300℃.

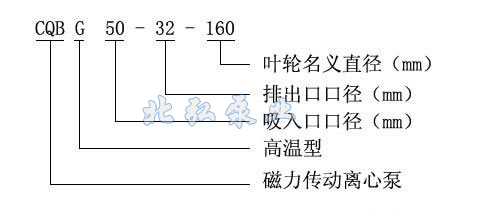

二,CQB-G係列高溫磁力驅動離心泵型號意義:
三,CQB-G係列高溫磁力驅動離心泵安裝和調試
（1）CQB-G係列高溫磁力驅動離心泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充.開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作後冷卻出水管的溫度進行調節.
（2）當抽吸液麵高於果軸心線時.起動前打開吸入管道閥門即可.若抽吸液麵低於泵軸心線時.管道需配備底閥.
（3）CQB-G係列高溫磁力驅動離心泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固.
（4）檢查電機旋轉方向是否與磁力泵轉向標記一致.
（5）電機啟動後.緩慢打開排出閥.待泵進入正常工作狀態後.再將排出閥調到所需開度.泵停止工作前.應先關閉排出閥門.然後切斷電源.再關閉冷卻水管閥門.
四,CQB-G係列高溫磁力驅動離心泵使用注意事項
（1）因磁力泵軸承的冷卻和潤滑是靠被輸送的介質.所以絕對禁止空運轉.同時避免在工作中途停電後再啟動時所造成時空栽運轉.
（2）被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器.
（3）被輸送的介質及其溫度應在泵材允件範圍內.泵的使用溫度〈280℃,工作壓力1.6MPa, 密度不大於1840kg/m3,粘度不大於30cm2/S的不含硬顆粒和扡維的液體.特殊工況應嚴格按合同協議規定.
（4）對於輸送液為易沉澱結品的介質,使用後應及時清洗,排淨泵內枳液.
（5）磁力泵正常運行1000小時後.應拆檢軸承和端麵動環的麿損情況,並更換不宜再用的&損件.
（6）CQB-G係列高溫磁力驅動離心泵內外磁性聯軸器采用高性能永磁材料,可能對下列器件產生潛在危害,請將下列器件與本係列泵保持距離.如:心髒起博器,信用卡及其它磁卡,計算器,計算機磁盤,手表等.
型 號 | 口徑 | 流量
(m3/h) | 揚程m | 氣蝕餘糧
（NPSH）r(m) | 電機功率
KW | 轉速
(r/min) | 電壓
(V) |
進口(mm) | 出口(mm) |
CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
CQB32-20-160G | 32 | 20 | 3.2 | 32 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-160G | 40 | 25 | 6.3 | 32 | 4.5 | 3 | 2900 | 380 |
CQB40-25-200G | 40 | 25 | 6.3 | 50 | 4.5 | 5.5 | 2900 | 380 |
CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
CQB50-32-160G | 50 | 32 | 12.5 | 32 | 4.0 | 4 | 2900 | 380 |
CQB50-32-200G | 50 | 32 | 12.5 | 50 | 4.0 | 7.5 | 2900 | 380 |
CQB50-32-250G | 50 | 32 | 12.5 | 80 | 4.0 | 15 | 2900 | 380 |
CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
CQB65-50-160G | 65 | 50 | 25 | 32 | 4.0 | 7.5 | 2900 | 380 |
CQB65-40-200G | 65 | 40 | 25 | 50 | 4.0 | 15 | 2900 | 380 |
CQB65-40-250G | 65 | 40 | 25 | 80 | 4.0 | 22 | 2900 | 380 |
CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
CQB80-65-160G | 80 | 65 | 50 | 32 | 3.5 | 15 | 2900 | 380 |
CQB80-50-200G | 80 | 50 | 50 | 50 | 3.5 | 22 | 2900 | 380 |
CQB80-50-250G | 80 | 50 | 50 | 80 | 3.5 | 37 | 2900 | 380 |
CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
CQB100-80-160G | 100 | 80 | 100 | 32 | 3.2 | 22 | 2900 | 380 |
CQB100-65-200G | 100 | 65 | 100 | 50 | 3.2 | 37 | 2900 | 380 |
CQB100-65-250G | 100 | 65 | 100 | 80 | 3.2 | 55 | 2900 | 380 |
