I-1B型濃漿泵概述
I-1B型濃漿泵是一種單螺杆式輸運泵,本係列濃漿泵接觸物的零件均選用不鏽鋼,螺杆襯套用中硬度橡膠製作.適用於化工、食品、釀造、製藥等行業中輸送介質含有一定濃度、粘度固體顆粒的液體或漿料.
口徑:25-150mm,流量:2.39-35m3/h,揚程:50-120m,吸程:2-3m,溫度:0℃— 120℃, 材質:軸不鏽鋼、整體不鏽鋼,整體碳鋼.如有特殊要求可以定加工.
I-1B型濃漿泵特點原理及應用範圍
I-1B型濃漿泵是單螺旋杆式容積泵,該泵利用偏心單螺旋的螺杆在雙螺旋襯套內的轉動,使濃漿液沿螺旋槽由吸入口推移到排出口,實現泵的輸送功能.
1,I-1B型濃漿泵可輸送高濃度高粘度及含有顆粒的懸浮漿液;
2,輸送液流穩定,無過流,脈動及攪拌,剪切漿液現象;
3,排出壓力與轉速成正比,通過變速機或調速電機可實現流量調節;
5,自吸能力強,不用裝底閥可直接抽吸液體;
6,泵可逆轉,液體流向由泵的旋轉方向來改變,適用於管道需反正向衝洗的場合;
7,運轉平穩,振動,噪聲小;
8,I-1B型濃漿泵結構簡單,拆裝維修方便;
I-1B型濃漿泵廣泛應用於食品加工,釀造,造紙,製藥,化工,建築,礦山,油田,環保等各種行業.
I-1B型濃漿泵結構型式與材質
I-1BB型:殼體鑄鐵,傳動件(主軸,螺杆軸和繞軸)為2Cr13不鏽鋼製造,適用於一般中性濃漿液的輸送,一般微酸,堿漿液的輸送.
I-1BF型;傳動件和接觸漿液的部件均由不鏽鋼製造,適用於食品,製藥及耐腐蝕性漿液的輸送.
橡膠襯套有一般耐磨橡膠,食用橡膠和耐油橡膠供用戶選擇.
傳動方式有電機與泵軸直接聯接,電機經減速器與泵直接聯接,調速電機經減速器與泵聯接.
陪用電動機有一般封閉式,防爆式和電磁調速或無級變速式供用戶選擇.

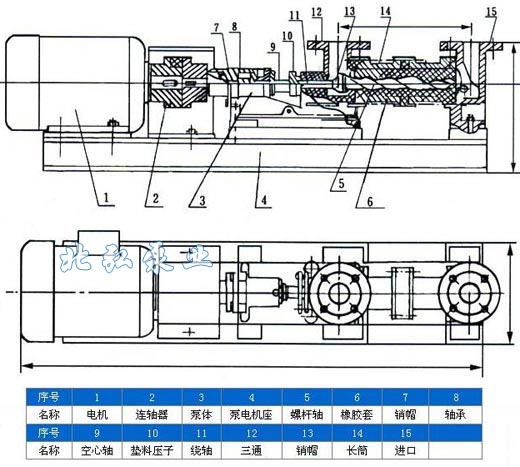

1-1B型濃漿泵結構圖
1-1B型濃漿泵 性能參數
| 型號 | 流量 m3 /h | 揚程 m | 壓力 MPa | 轉速 r/min | 功率 KW | 進出口
口徑 mm |
| I-1B1寸 | 1.5 | 50 | 0.5 | 960 | 1.1 | 25 |
| 100 | 1 | 960 | 2.2 |
| I-1B1.5寸 | 3.2 | 80 | 0.8 | 960 | 2.2 | 40 |
| 120 | 1.2 | 960 | 4 |
| I-1B2寸 | 5.6 | 80 | 0.8 | 960 | 3 | 50 |
| 120 | 1.2 | 960 | 5.5 |
| I-1B2.5寸 | 6.5 | 80 | 0.8 | 960 | 3 | 65 |
| 120 | 1.2 | 960 | 7.5 |
| I-1B3寸 | 12 | 60 | 0.6 | 960 | 5.5 | 75 |
| 120 | 1.2 | 960 | 11 |
| I-1B4寸 | 16 | 60 | 0.6 | 960 | 7.5 | 100 |
| I-1B5寸 | 19 | 60 | 0.6 | 960 | 11 | 125 |
| I-1B6寸 | 38 | 60 | 0.6 | 720 | 11 | 150 |
| 老型 |
| I-1B1寸 | 1.1 | 30 | 0.3 | 960 | 2.2 | 25 |
| I-1B1.5寸 | 3 | 80 | 0.8 | 960 | 3 | 40 |
| I-1B2寸 | 5.4 | 80 | 0.8 | 960 | 3 | 50 |
| I-1B3寸 | 10 | 60 | 0.6 | 960 | 7.5 | 75 |
| I-1B4寸 | 13 | 60 | 0.6 | 960 | 11 | 100 |
| I-1B5寸 | 15 | 60 | 0.6 | 960 | 15 | 125 |
1-1B型濃漿泵減速時的性能參數
| 型號 | 流量 m3 /h | 揚程 m | 壓力 MPa | 轉速 r/min | 功率 KW | 進出口
口徑 mm |
| I-1B1寸 | 1.1 | 50 | 0.5 | 720 | 0.75-8級 | 25 |
| 100 | 1 | 720 | 1.5-8級 |
| I-1B1.5寸 | 2.4 | 80 | 0.8 | 720 | 1.5-8級 | 40 |
| 120 | 1.2 | 720 | 3-8級 |
| I-1B2寸 | 4 | 80 | 0.8 | 720 | 2.2-8級 | 50 |
| 120 | 1.2 | 720 | 4-8級 |
| 3 | 80 | 0.8 | 510 | 2.2（齒輪減速） |
| 120 | 1.2 | 510 | 3（齒輪減速） |
| I-1B2.5寸 | 5 | 80 | 0.8 | 720 | 3-8級 | 65 |
| 120 | 1.2 | 720 | 4-8級 |
| 4 | 80 | 0.8 | 510 | 2.2（齒輪減速） |
| 120 | 1.2 | 510 | 4（齒輪減速） |
| I-1B3寸 | 9 | 80 | 0.8 | 720 | 4 | -8級 | 70 |
| 5.5 |
| 120 | 1.2 | 720 | 7.5-8級 |
| 6.5 | 80 | 0.8 | 510 | 4（齒輪減速） |
| 120 | 1.2 | 510 | 5.5（齒輪減速） |
| I-1B4寸 | 10 | 60 | 0.6 | 510 | 5.5（齒輪減速） | 50 |
| I-1B5寸 | 12 | 60 | 0.6 | 510 | 7.5（齒輪減速） | 75 |
| I-1B6寸 | 16 | 60 | 0.6 | 510 | 11（齒輪減速） | 100 |
